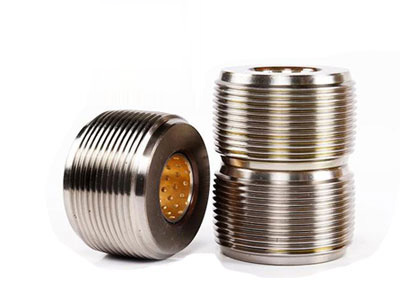

滾絲機滾絲輪是滾絲機中很重要的一個部件，所以想要提供滾絲機的壽命，滾絲輪方面就需要做好維護。想要提供提高滾絲輪使用壽命，就要杜絕以下使用不當的行為:

1、滾絲機床精度差，振動大，運轉不正常下服役;

2、滾絲模具對位不正，被滾壓件發生軸向位移，牙紋受到剪切和擠壓兩種應力作用;

3、被滾壓螺紋絲坯尺寸大小不均，表面未清理干凈，有砂輪沫、氧化皮和污臟物;

4、被滾壓件硬度不均勻(8.8級螺栓應在27~30HRC;10.9級應在35~37HRC)，防止有時因管理不善將未經回火的高硬度(50~55HRC)的淬火件混和入回火件中，其硬度與滾絲輪牙紋刃口硬度相近，導致崩刃。

5、滾壓時來加入潤滑劑，造成干摩擦，使牙尖溫度急劇升高至超過滾絲輪向火溫度，牙紋過度回火被軟化，發生倒牙、堆牙失效;

6、滾絲輪出廠前必須充分退磁，留有殘磁，工作時因牙紋吸附細鐵沫將加速磨損失效。

滾絲輪與螺紋嚙合過程分析

分析滾絲輪與工件螺紋相嚙的條件如下:

1、滾絲輪螺紋內凹牙型與工件螺紋牙型一致;

2、滾絲輪與工件螺紋螺距相等，螺紋升角文重相等戴但因外嚙合旋向相反;

3、滾絲輪與工件嚙合中徑處的運動線速度相等;

4、滾絲輪與工件螺紋頭數不相等;設滾絲輪轉速為N1(r/s)、 中徑為D1、螺紋線數Z1、螺距P;設工件轉速為N2(r/s)、 中徑為D2、螺紋線數Z2、螺距P。

可以看出滾絲輪與工件轉速之比與其中徑成反比。所以理論上,只要所滾壓螺紋外徑與頭數之比與滾絲輪外徑與其頭數之比相等,并且滿足上述嚙合條件，同一副滾絲輪可以滾壓不同外徑螺紋的工件。實際生產中受螺紋大小及滾絲輪型號限制，一幅滾絲輪只固定滾壓一種螺紋。滾絲輪的制作尺寸一般與相應需要滾壓的螺紋外徑匹配。比如滾壓直徑尺寸較小的螺紋就沒有必要制作外徑很大的滾絲輪。

衡水安達機械設備有限公司是主要生產建筑鋼筋連接設備及鋼筋直螺紋套筒,為您提供HGS-40B型鋼筋直螺紋(剝肋)滾絲機,螺旋升角(剝肋)直螺紋滾絲機及各種型號鋼筋連接套筒等優質產品。聯系電話：18632802355
